Instead of review: IBM ThinkPad 755CD - restoration notes

Я хотел сегодня рассказать вам, уважаемые читатели, об очередной необычной и интересной железяке. Но не расскажу… вместо этого я расскажу о том, как эти старые, редкие и необычные железяки помогают сломать голову и, опционально, руки.

Итак, вернемся в 2001 год. Одним морозным днем, мой друг Андрей, хобби и работа которого — торговля подержанным железом на Юноне (большой мультиассортиментный рынок в Санкт-Петербурге), приехал ко мне в гости и достал из широких штанин необъятного фургона небольшой черный кирпичик — IBM ThinkPad 755CD. Он, конечно, знал о моей любви в черным кирпичам (я их коллекционирую, работаю на них и даже езжу… езжу не на финкпадах, конечно) и решил меня порадовать. У него это получилось — машинка в отличном внешнем состоянии, редкой модели и в отличной конфигурации. Омрачало день лишь одно — при попытке загрузки машина выдавала «Levyke ei kelpaa» и переустановка финской винды на русскую не оказывала принципиального воздействия на эту надпись, только меня язык страшного ругательства… тесты (скажем спасибо хорошей системе диагностики в BIOS ThinkPad'ов) показали ошибку оперативной памяти, а копание внутри позволило уточнить безрадостный диагноз — сбой в распаянной на материнской плате памяти. Так ноутбук отправился на полочку на несколько месяцев.

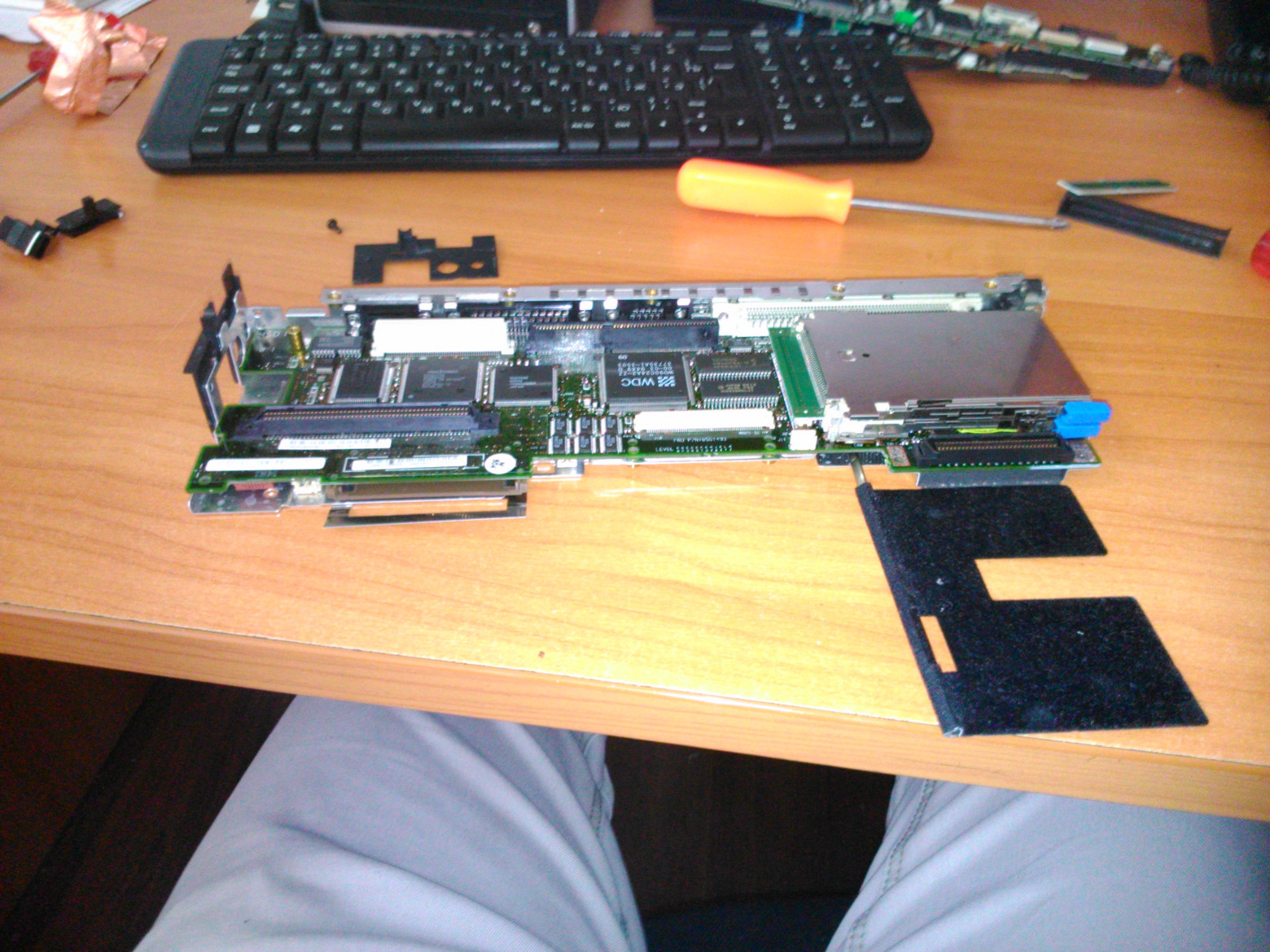

Первая попытка оживления была предпринята спустя пару месяцев, когда я узнал, что на этой модели память живет не на материнской плате, а на небольшой дочерней платке. Маленькой дочерней платке, расположенной на самом дне бутерброда из плат, составляющих ноутбук. К сожалению, ноутбук не хотел оживать ни без этой платки, ни с 4 мегабайтной платой (родная была на 8) от 755Cs. После этого был переезд, большое расширение коллекции и многое другое — было не до него.

Но вот, 6 октября этого года, на одном из сайтов объявлений был обнаружен потенциальный донор, причем в лучшей конфигурации. Спустя несколько часов, ноутбук был уже у меня. А теперь, немного отвлечемся от этой скучной увлекательной истории и посмотрим, о чем я тут болтаю…

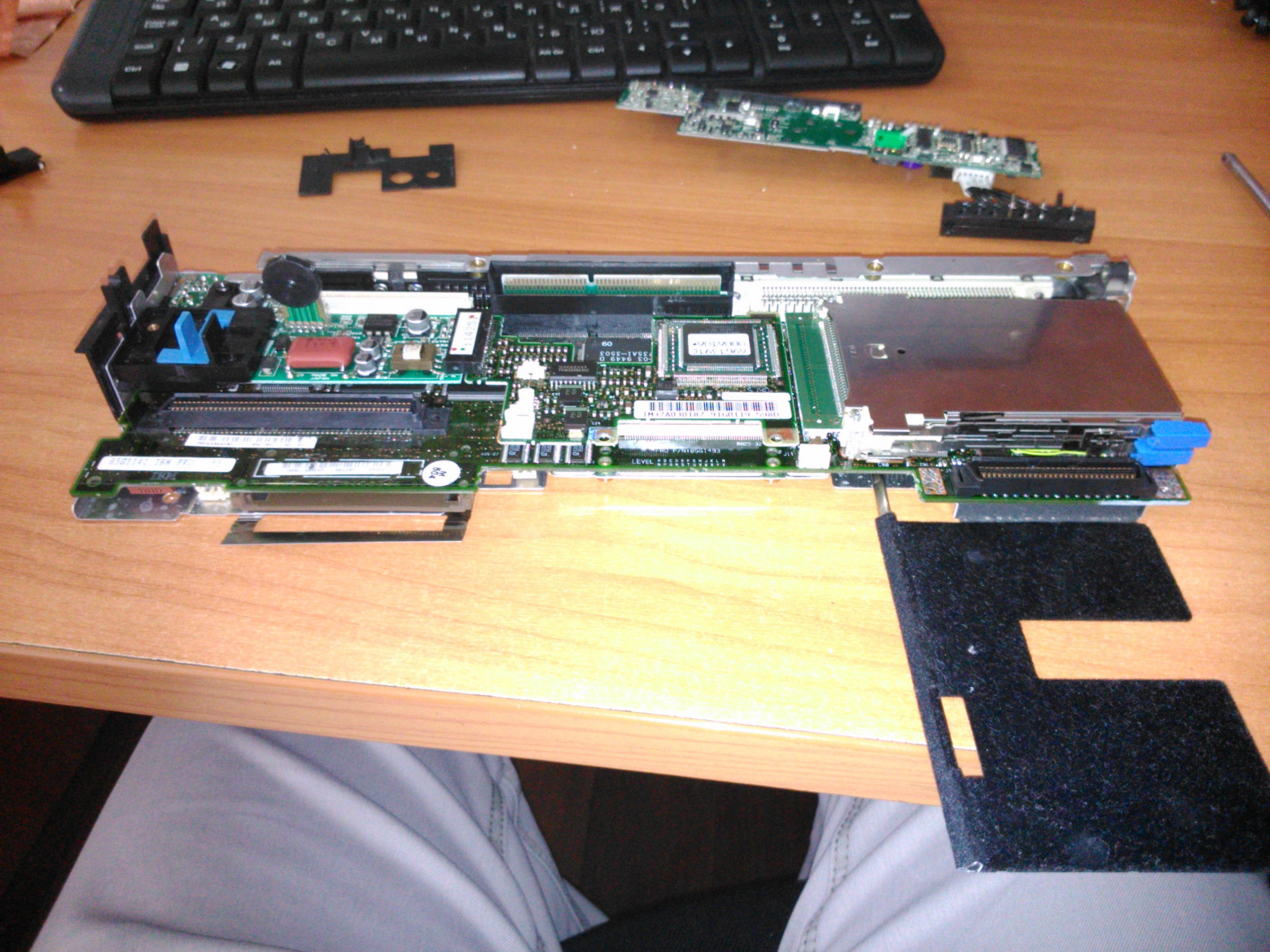

Следующая плата — модуль VRM.

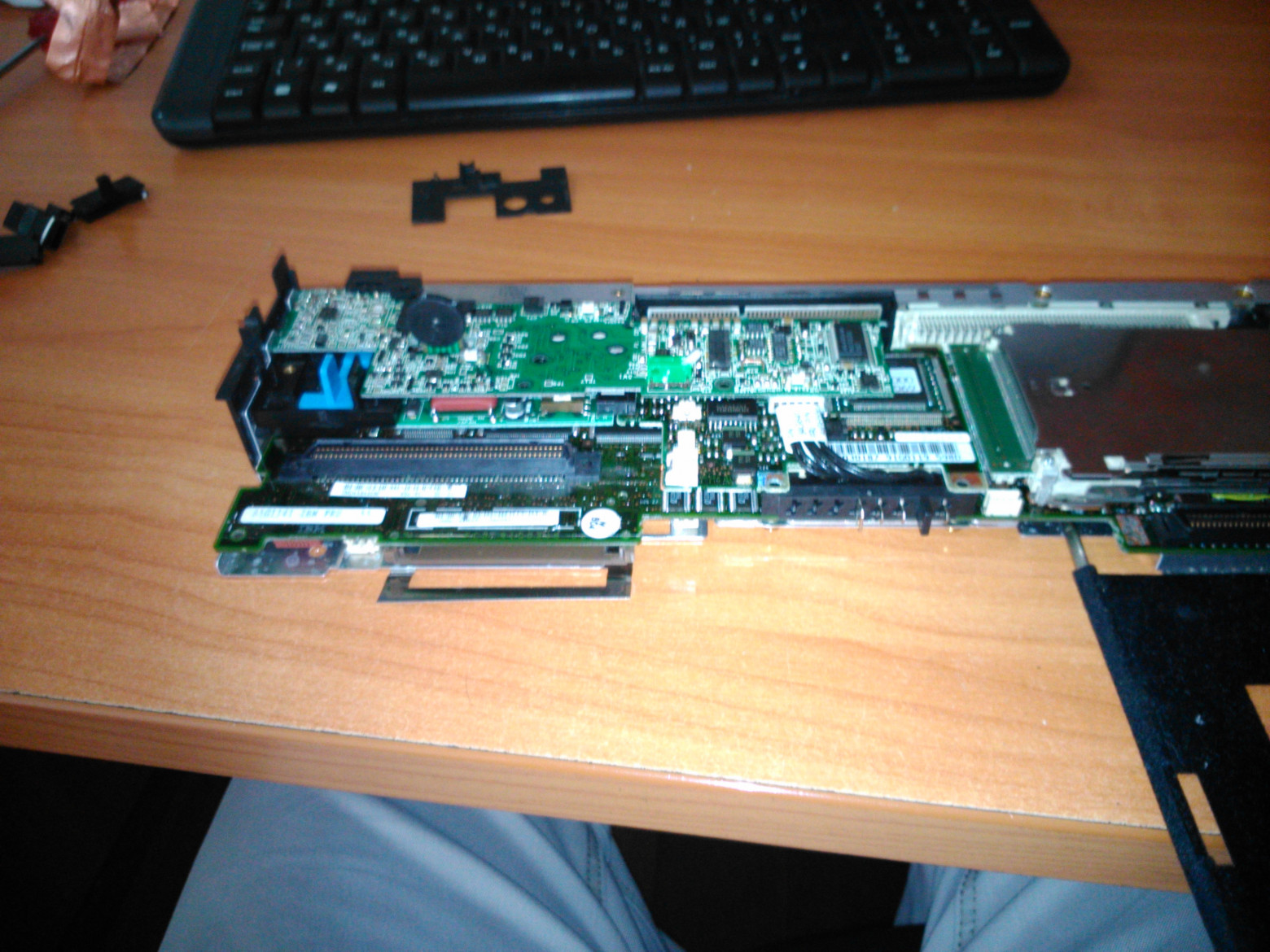

На очереди должно было быть фото с установленной последней из больших плат — платой обработки видео, на которую также выведен LVDS с видеоконтроллера, ИК-порт и разъем для внешнего дисковода. На самой плате установлены чип Philips 7110 и микросхема с маркировкой иероглифами и номером 7320, соседствующая с парой чипов ОЗУ. Первая, как я полагаю отвечает за оцифровку аналогового сигнала, а вторая ускорение кодирования-декодирования видео. Так же через эту плату подводится сигнал к динамикам. Но фото оказалось неудачным и возможности сделать его еще раз у меня не было. Поэтому на фото — уже закрытый экранированный модуль, установленный в корпус.

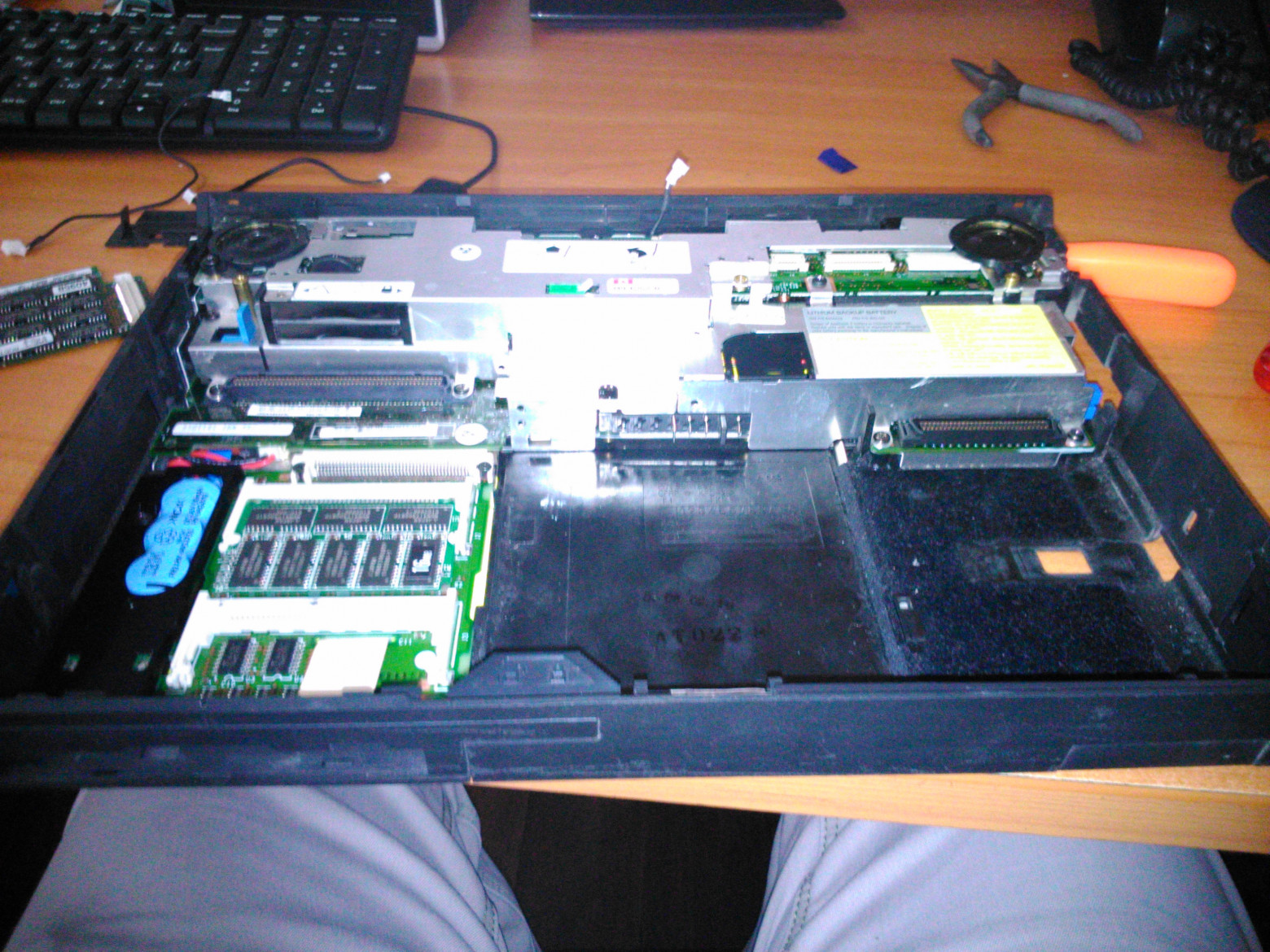

Следующий этап — устанавливаем модуль в корпус и подключаем передний ИК-порт (для удобства на ThinkPad долгое время ставили два ИК-порта), батарею питания памяти (используются в для теплой замены батарей в ждущем режиме) и плату со слотами памяти.

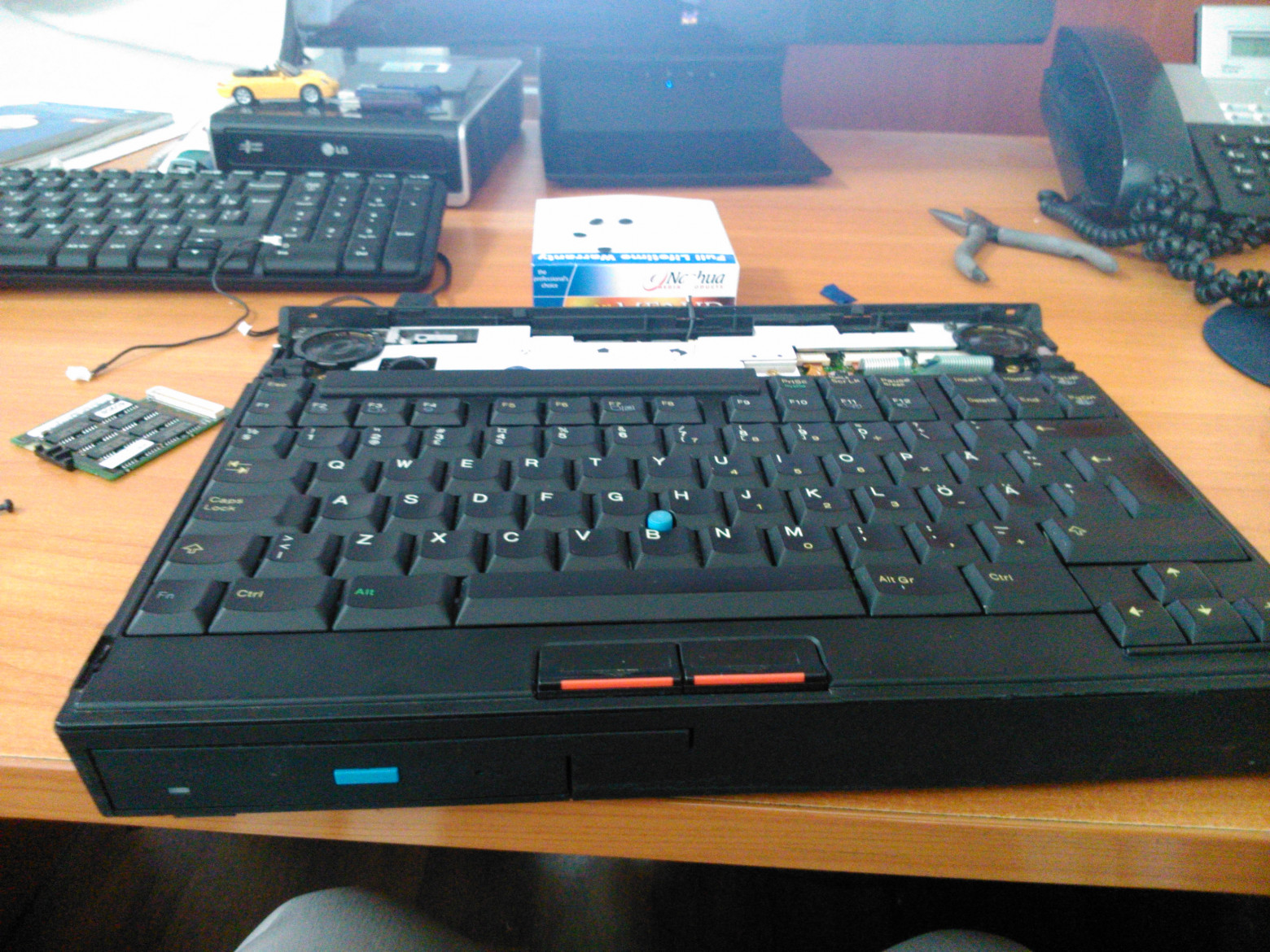

Теперь — устанавливаем клавиатуру — готова нижняя половинка ноутбука.

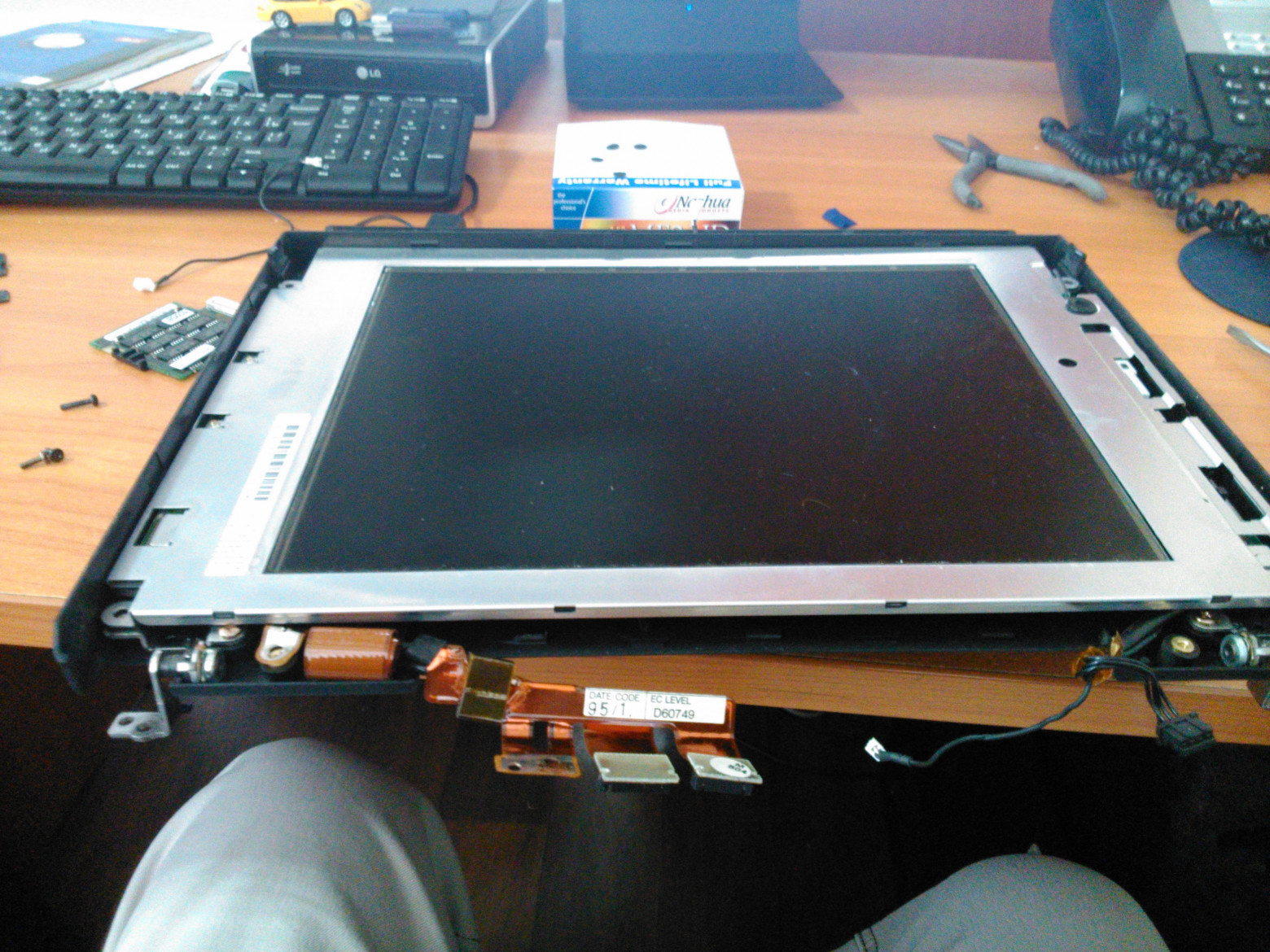

Немного отвлечемся от нижней части — перед вами фото «начинки» крышки — матрица, микрофон и шлейф. Из двух крышек я собирал одну — в одной был убитый шлейф, другая крышка была сильно потерта.

Наконец, финишная прямая — закручиваем 4 винта, крепящие петли крышки, подключем шлейф дисплея, кабель инвертера и микрофон, ставим панельку со светодиодными индикаторами и накидываем корпусную панельку. Ноутбук готов!

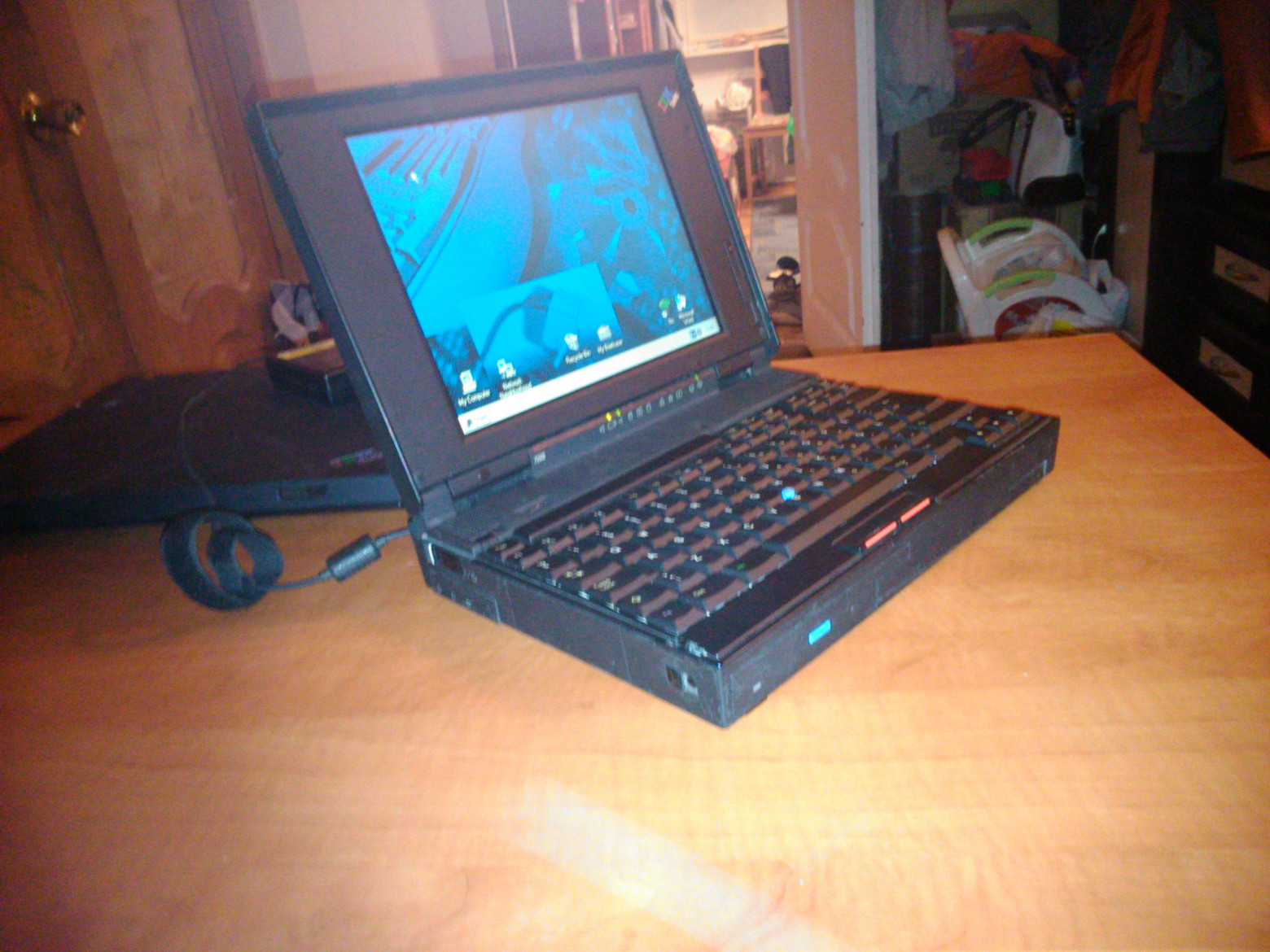

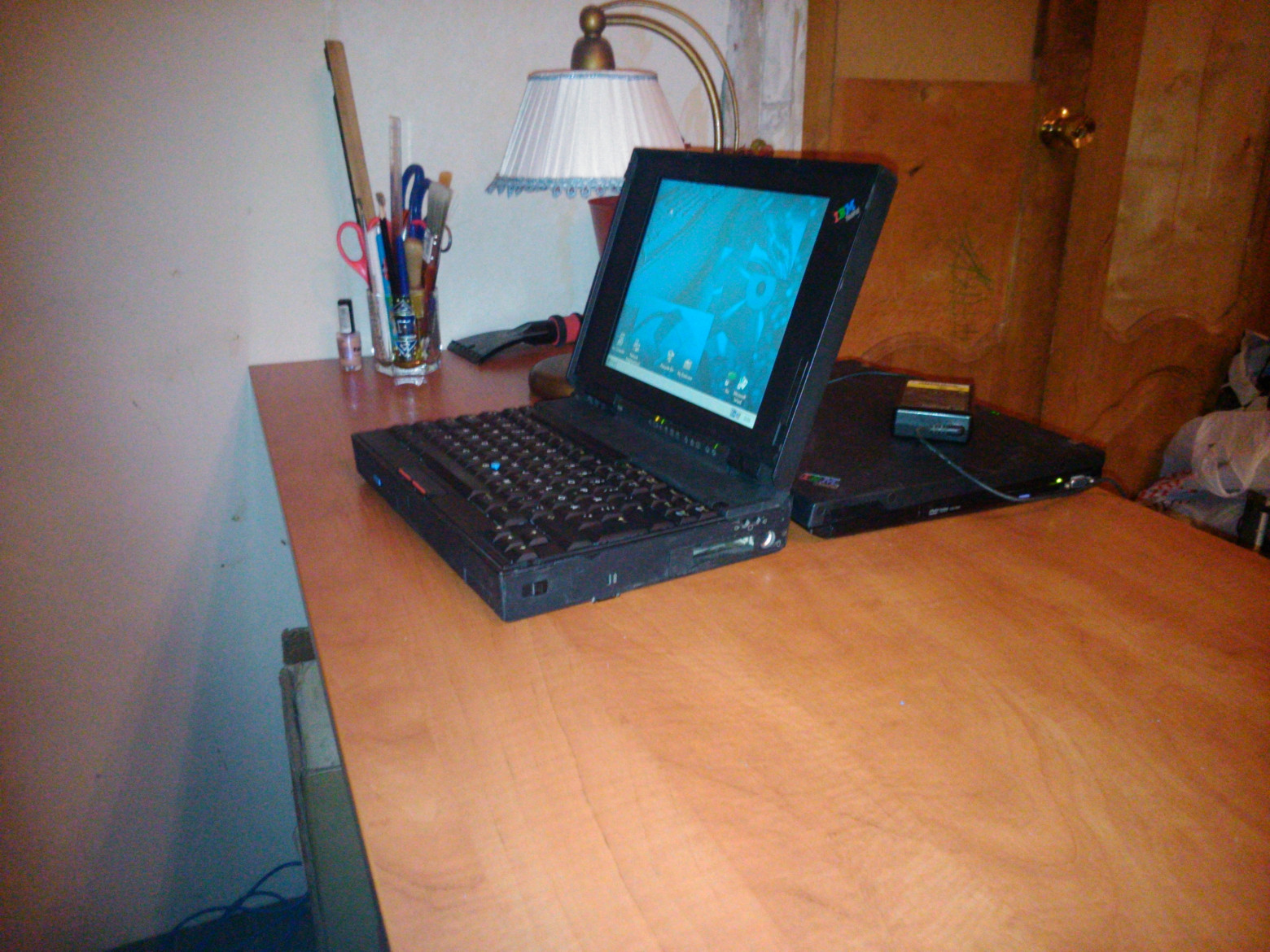

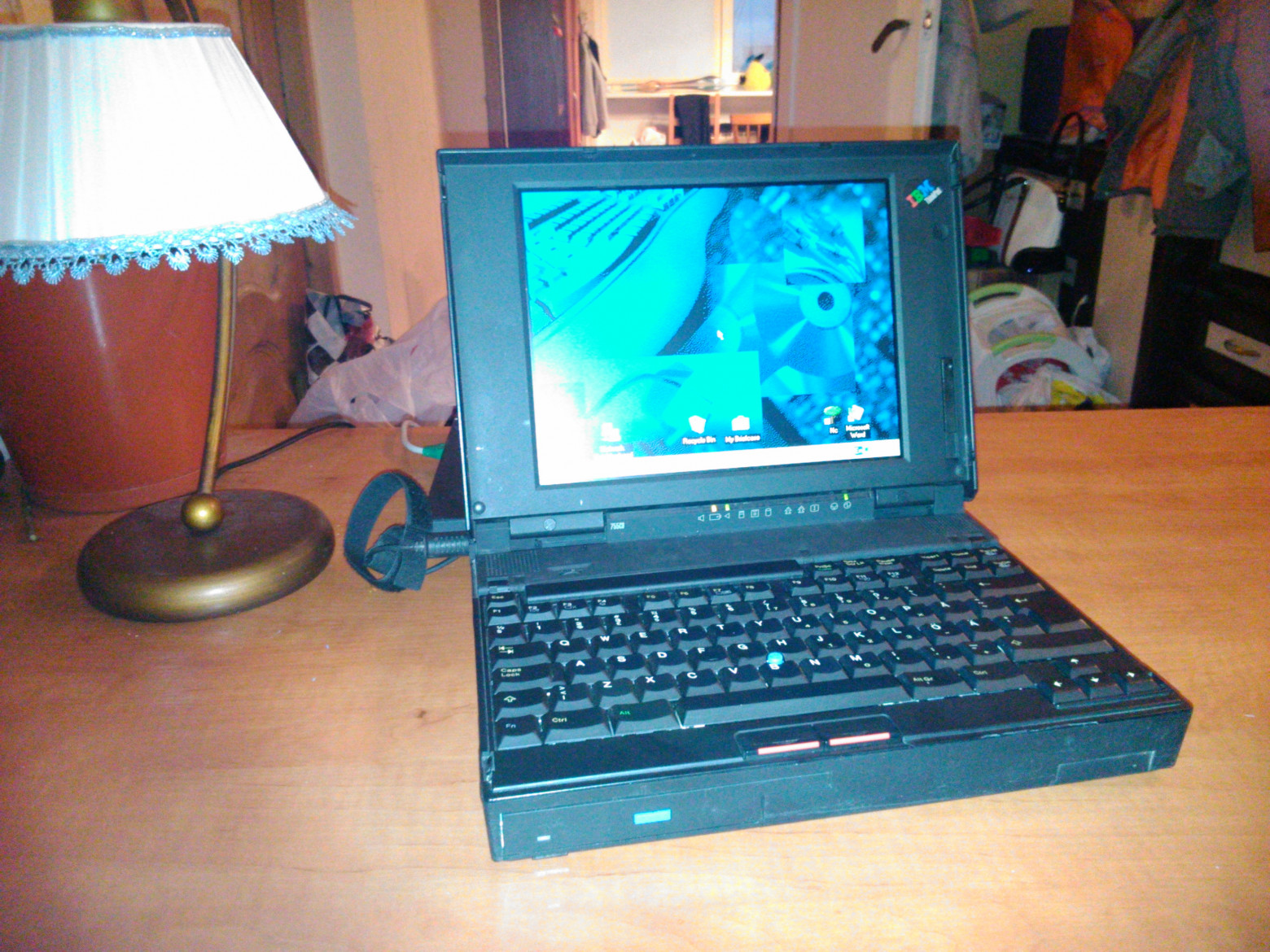

Вот такой красавец получился! Ноутбук работоспособен, можно считать, что полностью. Проблем лишь две — на 8 мегабайт меньше оперативной памяти, чем могло бы быть и при каждом выключении сбивающиеся настройки часов — если подключить батарею CMOS возникает ошибка 201, ошибка памяти — ноут удивляется тому, что не хватает положенных ему 8 мегабайт… почему ошибка не возникает без батареи — не понятно.

Надеюсь, статья не получилась слишком сумбурной и вы не пожалеете о потраченном на ее прочтение время ) Прошу прощения за качество фото — планы были немного другими и камеру я с собой не взял.
Следующий обзор будет более классическим ) Постараюсь. Спасибо за внимание! Stay tuned!

P.S. В комментариях принимаются пожелания по темам следующих обзоров.
P.P.S. Традионная ссылка на страничку экспоната (пока без фото).
